개요
일반적으로 큐벳(Cuvette)은 시료량과 측정 목적에 따라 다양한 형태가 사용되며, 구조에 따라 요구 시료량과 광학적 특성이 달라질 수 있다. 따라서 다양한 큐벳 조건에서 안정적인 흡광도(Absorbance)와 직선성이 유지되는지는 단일 시료 정량 분석에서 중요한 요소이다.
본 어플리케이션 노트에서는 Standard, Semi-micro, Micro Cuvette으로 구성된 총 7종의 큐벳을 사용하여 과망간산칼륨(Potassium Permanganate, KMnO₄) 용액의 농도-흡광도 특성을 비교하였다. 과망간산칼륨은 가시광선 영역(540 nm)에서 흡광도가 높고 농도-흡광도 간 선형성이 우수하여, 큐벳 유형 간 비교 검증에 적합한 모델 시료로 선정하였다.
1.17~150 mg/L 농도 범위의 용액을 540 nm에서 측정하고, 각 큐벳별 농도-흡광도 직선성과 상관계수(R²)를 비교함으로써 큐벳 유형 및 시료량이 달라져도 동일 조건에서 정량 분석을 안정적으로 수행할 수 있는 지 평가하였다.
이 실험에는 UV-Vis 분광 마이크로플레이트 리더(Microplate Reader)인 MRX A2000 시리즈 중 큐벳 측정 기능이 포함된 MRX A2000(MRC) 모델을 사용하였다. 해당 모델은 마이크로플레이트 기반 분석과 더불어 큐벳 포트(15 mm Z-height)를 제공하여, Standard, Semi-micro, Micro Cuvette을 한 대의 장비에서 모두 사용할 수 있다.

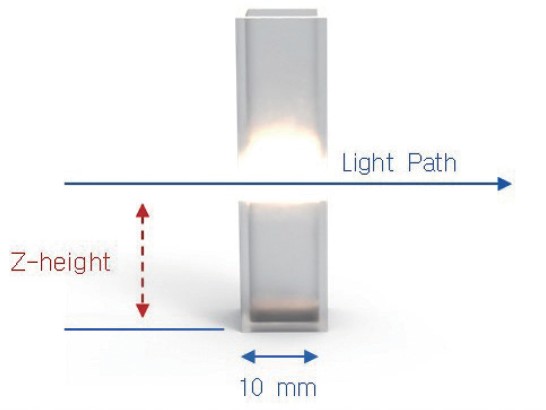

[그림 1]. 10 mm 광학 경로(Light Path)와 Z-height를 나타낸 큐벳 도식
본 노트에서는 실제 측정에서 안정적인 신호와 선형성을 보인 큐벳 모델들을 예시로 제시하여, MRX A2000 사용자가 시료량과 실험 목적에 따라 큐벳을 선택할 때 참고할 수 있는 가이드를 제공한다.

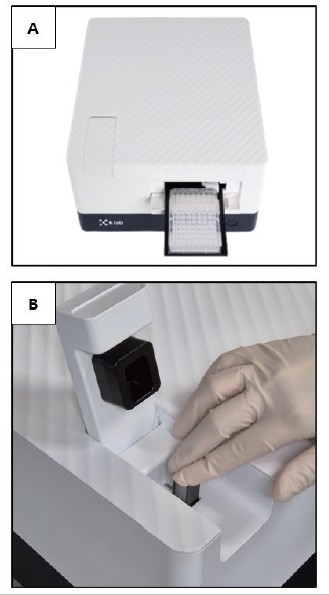

[그림 2]. (A) 96 Well 마이크로플레이트가 장착된 케이랩(K LAB)의 MRX A2000 외관, (B) MRX A2000(MRC) 모델의 큐벳 포트에 큐벳을 장착하는 모습
샘플 및 실험 방법
샘플 준비
과망간산칼륨(CAS No. 7722-64-7, CAT No. 6607-4405, DAEJUNG) 0.2511 g을 취하여 증류수에 용해한 후, 250 mL 정용 플라스크를 이용하여 최종 농도 1,000 mg/L의 표준 원액(Stock Solution)을 조제하였다.
조제된 표준 원액을 사용하여 150 mg/L 과망간산칼륨 용액을 준비하였으며, 이후 1/2배 단계 희석(Serial Dilution)을 수행하여 최종적으로 1.17, 2.34, 4.69, 9.38, 18.8, 37.5, 75, 150 mg/L 농도의 용액을 제조하였다.

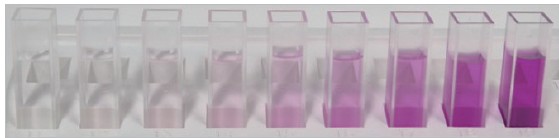

[그림 3]. 증류수 및 1.17 ~ 150 mg/L 과망간산칼륨 용액이 Ratiolab 2811110 Standard Cuvette에 담긴 모습
측정 파장 설정
과망간산칼륨 용액의 흡수 특성을 확인하기 위해 MRX A2000의 [Spectrum] 모드를 사용하여 1.17 ~ 150 mg/L 농도 범위의 용액에 대한 흡수 스펙트럼을 측정하였다. 측정에는 Ratiolab 2811110 Standard Cuvette을 사용하였다.
스펙트럼 측정 결과, 과망간산칼륨은 가시광선 영역에서 540 nm 부근에서 뚜렷한 흡수 피크를 나타냈으며, 이 파장에서 농도 증가에 따른 흡광도 변화가 안정적으로 관찰되었다. 이에 따라 본 실험에서는 정량 분석에 적합한 조건으로 540 nm를 측정 파장으로 설정하였다.

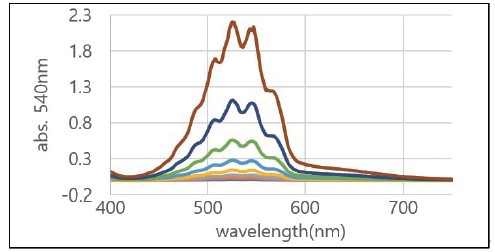

[그림 4]. Ratiolab 2811110 Standard Cuvette을 사용하여 측정한 1.17 ~ 150 mg/L 과망간산칼륨 용액의 흡수 스펙트럼

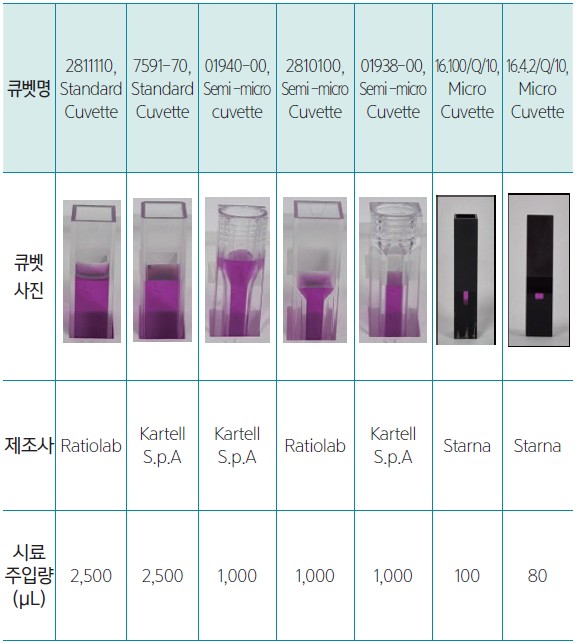

[표 1]. 실험에 사용된 큐벳의 모델, 제조사 및 시료 주입량
결과
1.17 ~ 150 mg/L 농도 범위에서 [그림 5]와 같이 Standard, Semi-micro, Micro Cuvette 7종 모두 540 nm에서 농도 증가에 따라 흡광도가 직선적으로 증가하였다. 각 큐벳의 회귀 직선 기울기는 약 0.0128 ~ 0.0132 범위에 분포하였으며, 상관계수 R²는 모두 0.9994 이상으로 나타났다.

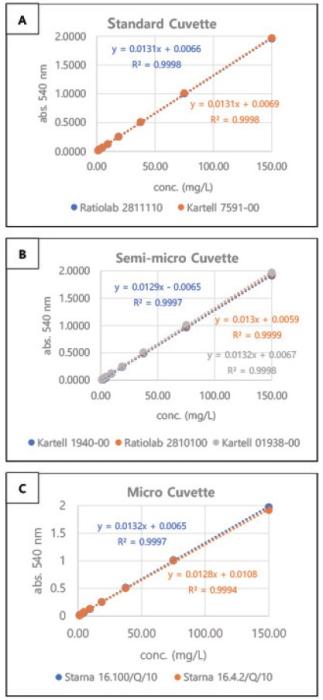

[그림 5]. 큐벳 유형별 540 nm에서의 농도-흡광도 선형성 (1.17 ~ 150 mg/L)
결론
MRX A2000(MRC) 모델은 큐벳 포트에서 다양한 Standard, Semi-micro, Micro Cuvette을 사용하더라도 과망간산칼륨 용액 1.17 ~ 150 mg/L(약 2 Abs.) 범위에서 R² = 0.9994 이상의 선형성을 유지하였다. 기울기가 약 0.0128~0.0132 범위로 거의 동일하게 나타난 점을 바탕으로, MRX A2000은 큐벳 유형이 달라져도 단일 시료의 정량 분석에 안정적으로 활용할 수 있는 장비임을 확인하였다.
‘MRX A2000에서의 큐벳 선택 가이드: 다양한 큐벳 유형 간 흡광도 선형성 비교’에 관한 궁금한 내용은 본 원고 자료를 제공한 케이랩(주)을 통하여 확인 가능하다.
Refernce(참고문헌): ICH Q2, Validation of Analytical Procedures: Text and Methodology, November 2005
Model Name(모델명): NanoQ Plus Microvolume Spectrophotometer
The Person in Charge(담당자): Ji－su Kim
Maker(제조사): K LAB
Country of Origin(원산지): Korea
e-mail: mint5135@klab.im
Data Services(자료제공): K LAB
<이 기사는 사이언스21 매거진 2026년 7월호에 게재 되었습니다.>
